제품 상세 정보:
|
| 강조하다: | 이중 반경 성형 롤러,이중 반경 롤 성형,정밀 성형 롤러 |
||
|---|---|---|---|
단일 반경 롤러는 스트립 가장자리를 하나의 날카로운 굽힘으로 통과시켜 가장자리 변형, 마킹 및 불균일한 변형을 유발하여 용접 및 원형도 불량을 초래합니다.
단일 반경은 굽힘을 한 곳에 집중시키므로 스트립 가장자리는 각 패스의 입구에서 과도하게 작동하고 재료는 튜브 주위로 불균일하게 흐릅니다.

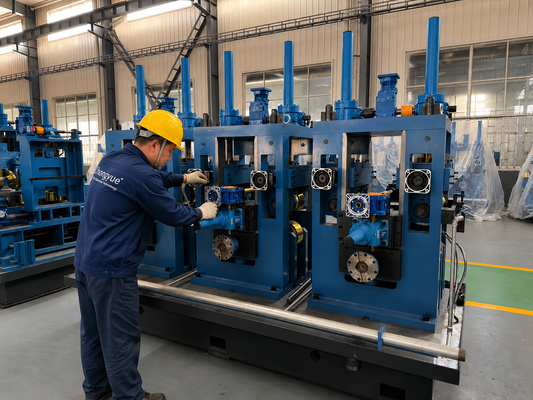

ZY16 이중 반경 롤러 프로파일은 스트립 가장자리를 두 개의 더 부드러운 곡선을 통해 전환하여 굽힘을 더 고르게 분산시키고 최대 가장자리 변형을 줄입니다. 이는 가장자리 두께를 그대로 유지하고 Φ8-18mm 튜브, 특히 얇은 벽 및 코팅된 스트립의 원형도 및 용접 간격 안정성을 향상시킵니다.
| 매개변수 | 사양 |
|---|---|
| 밀 모델 | ZY16 |
| 튜브 외경 범위 | Φ8-18 mm |
| 벽 두께 | 0.4-1.0 mm |
| 스트립 폭 범위 | 25-57 mm |
| 최대 라인 속도 | 90 m/min |
| HF 용접기 전력 | 100 kW 솔리드 스테이트 고주파 |
| 스트립 재질 | 열간 압연 / 냉간 압연 / 아연 도금 강철 |
| 언코일러 | 이중 맨드릴 공압, 1.5톤 코일 용량 |
| 어큐뮬레이터 | 200 m/min 고속 케이지 |
| 스트립 레벨링 | 7롤러 레벨링 유닛 |
| 성형 스탠드 | 5단 거친 + 3단 정밀 |
| 롤러 형상 | 이중 반경 성형 롤러 |
| 롤러 샤프트 | 42CrMo 고강도 합금강 |
| 안전 | 성형 스탠드 과부하 보호 |
이중 반경 롤러는 스트립 가장자리를 두 개의 더 부드러운 곡선을 통해 전환하므로 최대 가장자리 변형이 감소하고 재료가 고르게 흐릅니다. 이는 가장자리 두께를 그대로 유지하고 원형도를 향상시키며, 특히 날카로운 단일 반경 굽힘이 가장 많은 결함을 유발하는 얇은 벽 및 코팅된 스트립에서 더욱 그렇습니다. 더 부드러운 굽힘 경로는 롤 표면의 국부적인 접촉 응력을 줄여 롤러가 프로파일 정확도를 유지하면서 재연삭 사이에 더 오래 작동합니다.
가장자리 무결성, 표면 마감 및 원형도가 중요한 Φ8-18mm 튜브, 특히 날카로운 굽힘을 견딜 수 없는 얇은 벽 및 코팅된 스트립에 사용됩니다.
얇은 벽, 아연 도금 또는 정밀 스트립을 성형할 때는 이중 반경 툴링을 선택하십시오. 롤러 프로파일이 일치하도록 정확한 외경 및 벽 두께를 지정하십시오.
얇은 벽 및 코팅된 튜브, 밝은 마감 튜브, 표면 및 가장자리 품질이 중요한 정밀 소형 직경 튜브.
굽힘을 두 개의 더 부드러운 곡선으로 분산시켜 가장자리 변형을 줄이고 원형도 및 표면 마감을 개선합니다.
얇은 벽 및 코팅된 스트립에 가장 도움이 되며, 더 두꺼운 일반 스트립은 더 간단한 프로파일을 사용할 수 있습니다.
예, 롤러는 올바른 프로파일과 간격을 위해 정확한 외경 및 벽 두께에 맞춰 가공됩니다.
아니요, 더 부드러운 굽힘은 실제로 국부적인 접촉 응력을 줄이고 42CrMo 샤프트는 긴 툴링 수명을 위해 정렬을 안정적으로 유지합니다.
가장자리 변형을 줄이고 스트립을 안정적으로 유지함으로써 결함이 적은 더 높은 라인 속도를 지원하므로 처리량을 제한하기보다는 도움이 됩니다.
각 크기는 자체 가공된 롤러 프로파일을 사용합니다. 롤러는 외경 간에 교환할 수 없으므로 주문별로 프로파일을 지정합니다.
