ZY20 가구 관 분쇄기 기계 Φ10-26mm 작은 직경 강관 0.4-1.5mm 90m/min HF 용접 라인

가구 튜브 생산의 표면 및 공차 문제

가구 튜브 구매자는 크롬 도금 및 분체 도장이 모든 표면 결함을 증폭시키기 때문에 눈에 보이는 용접 비드, 긁힘 또는 OD 편차가 ±0.1mm를 초과하는 부품을 거부합니다. 0.4-1.5mm의 얇은 스트립을 기존 패스를 통해 밀어내는 밀은 타원도, 심 잔여물 및 가장자리 마킹이 도금 검사를 통과하지 못하도록 빠르게 축적됩니다.

얇은 가구 튜브가 표면 품질을 잃는 이유

얇은 스트립은 단일 반경 패스 내부에서 가장자리 버클링에 저항할 만큼 강성이 부족하며, 남은 외부 버와 고르지 않은 냉각은 거친 심과 불규칙한 몸체를 남깁니다. 양호한 심 제어 없이는 용접이 이동하고 부드러운 롤 샤프트는 치수가 점진적으로 변하게 하므로 롤 세트 교체 시기가 되기 훨씬 전에 마감 품질이 저하됩니다.

ZY20 가구 튜브 밀 솔루션

7롤 정밀 레벨링은 스트립을 더블 반경 패스로 평평하게 공급하며, 5스탠드 러프 및 3스탠드 마감 성형을 통해 가장자리가 파도나 마크 없이 용접에 들어갑니다.

자동 외부 버 제거 장치가 비드를 제거하고, 6개의 수평 + 6개의 수직 사이즈 조정 트레인은 튜브를 안정적인 원형으로 곧게 펴 균일한 도금을 보장합니다.

이 라인은 최대 90m/min의 속도로 HR, CR 및 아연 도금 코일을 100kW 솔리드 스테이트 HF 용접기를 통해 실행하며, 42CrMo 경화 롤 샤프트는 장기간 캠페인 동안 공차를 유지합니다.

ZY20 튜브 밀 기술 사양

완전 연속 생산 공정

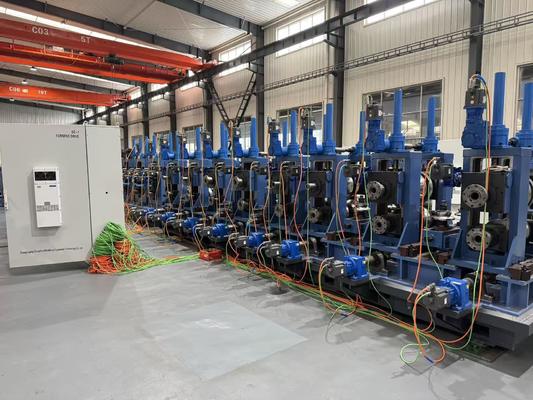

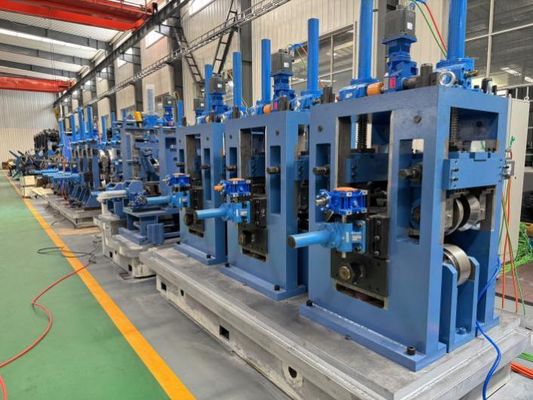

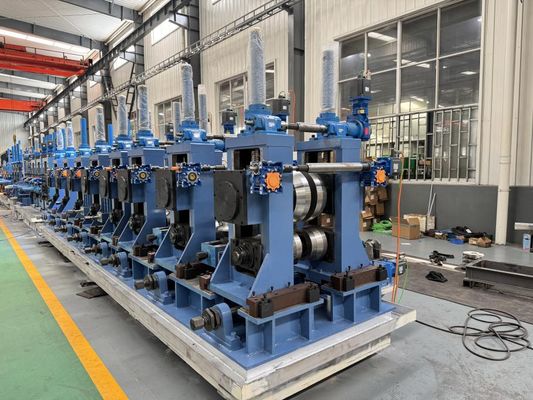

모든 ZY20은 코일에서 완제품 절단 튜브까지 하나의 연속 흐름으로 작동합니다. 언코일러는 코일 세트를 제거하는 7롤 정밀 레벨러를 통해 스트립을 공급하고, 더블 반경 성형은 5개의 러프 및 3개의 마감 스탠드에서 가장자리 파도 없이 성형합니다. 100kW 솔리드 스테이트 HF 용접기는 전용 심 가이드와 압착 압력 하에서 심을 융합하고, 자동 외부 버 제거 장치는 비드를 즉시 제거합니다. ≥10 t/h 스프레이와 오버플로우 풀 냉각은 모양을 고정하고, 6개의 수평 + 6개의 수직 사이즈 조정 트레인은 직경을 설정하며, 4롤 터크 헤드는 튜브를 곧게 펴기 전에 마이크로컴퓨터 플라잉 쏘가 ±3mm로 4–8m 길이를 절단합니다. 과부하 보호 스탠드와 42CrMo 경화 샤프트는 장기간 실행 동안 전체 라인을 안정적으로 유지합니다.

ZY20 가구 튜브 밀 적용 분야

테이블 및 의자 프레임, 디스플레이 랙, 선반 업라이트, 트롤리 프레임 및 기타 φ10-26mm 및 0.4-1.5mm 벽 두께의 도금 또는 분체 도장 가구 튜브

가구 튜브 밀 선택 방법

OD 및 벽 두께 범위를 확인한 다음, 도금 라인에서 요구하는 표면 마감과 필요한 원형도를 지정하십시오. 속도를 다운스트림 출력에 맞추고 HR, CR 또는 아연 도금 코일을 확인하여 용접기 및 냉각 용량이 사이즈 조정 유틸리티에 맞는지 확인하십시오.

설치, 지원 및 애프터 서비스

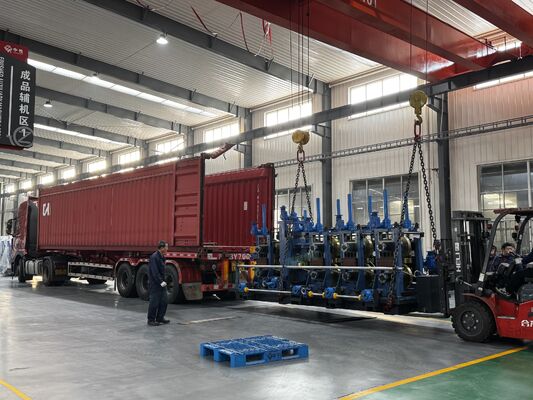

ZY20은 턴키 패키지로 배송되며, 레이아웃 및 기초 도면이 제공되므로 배송 전에 현장을 준비할 수 있습니다. 엔지니어 주도의 현장 설치 및 시운전은 라인을 정격 출력으로 끌어올리고, 운영자 교육을 통해 가동 중인 밀을 인계합니다. 예비 부품 지원이 포함된 1년 보증은 투자를 보호하며, 라인은 HR, CR 및 아연 도금 코일을 수용하므로 재툴링 없이 변화하는 재료 비용 및 시장 수요에 적응할 수 있습니다.

ZY20 가구 튜브 밀에 대한 자주 묻는 질문

크롬 도금에 대해 어떤 표면 품질을 기대할 수 있습니까?

자동 외부 버 제거와 6+6 사이즈 조정 및 터크 헤드 교정은 도금 전 재작업을 최소화하는 부드럽고 둥근 몸체를 생성합니다.

ZY20은 가구 튜브 공차를 유지할 수 있습니까?

예 — 42CrMo 경화 롤 샤프트와 더블 반경 성형은 장기간 실행 동안 OD 편차를 타이트하게 유지합니다.

어떤 재료를 성형할 수 있습니까?

0.4-1.5mm 벽 두께의 열간 압연, 냉간 압연 및 아연 도금 저탄소강 코일.
