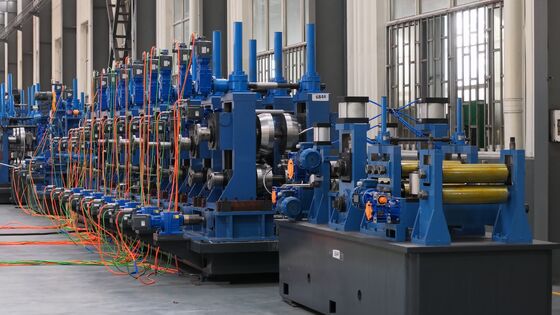

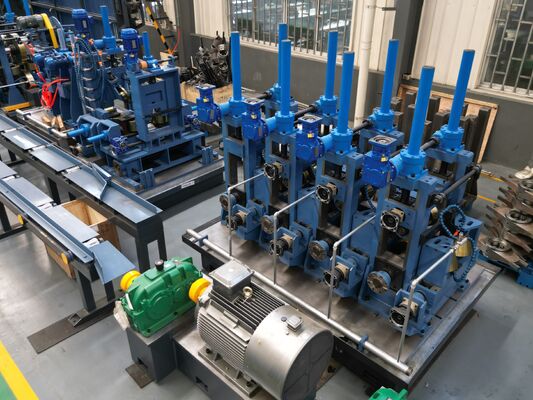

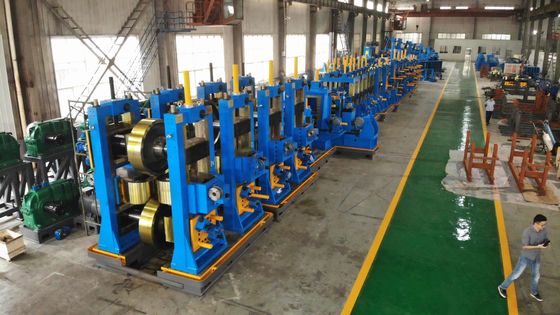

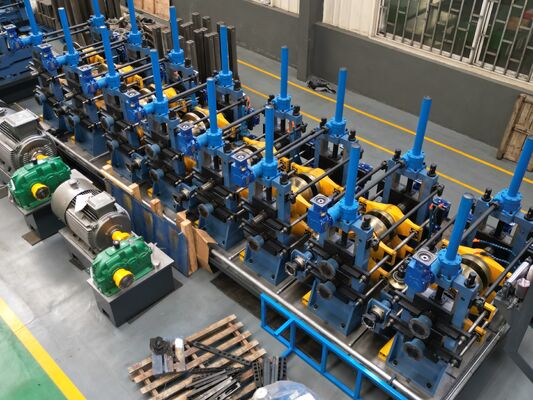

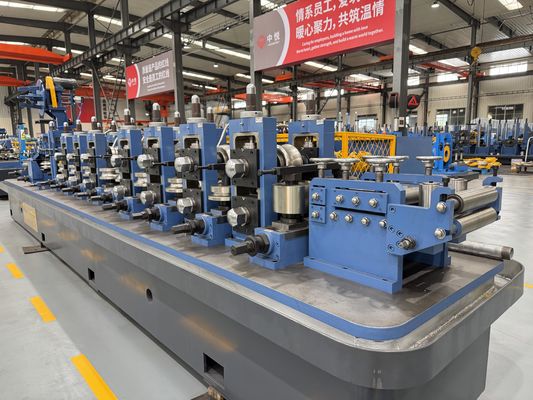

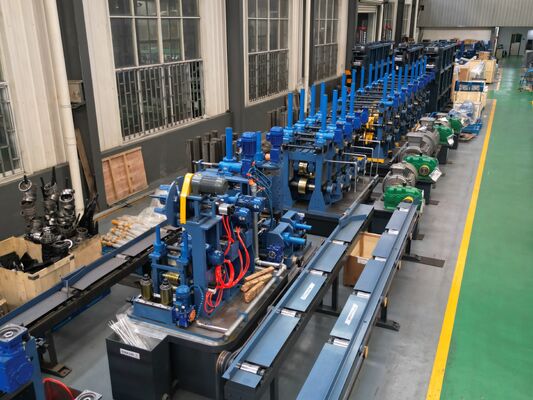

ZY20 구조상 관 분쇄기 기계 Φ10-26mm 둥근 강관 0.4-1.5mm 90m/min HF 용접 라인

경량 구조 튜브의 치수 불안정

프레임, 랙 및 경량 구조용 튜브는 조인트가 직각으로 조립되도록 직선성과 원형성을 유지해야 합니다. φ10-26mm 섹션을 생산하는 공장에서 종종 끝단 플레어, 휨 및 용접부의 벽 두께 감소가 발생하는데, 이는 조립 재작업을 증가시키고 하중 하에서 완성된 프레임을 약화시킵니다.

경량 구조 튜브가 모양에서 벗어나는 이유

단일 반경 성형은 스트립 가장자리를 과도하게 작업하고 물결 모양을 유발하는 반면, 안내되지 않은 이음매는 불균일한 용접 융합과 벽 두께 감소를 유발합니다. 충분히 빨리 제거되지 않은 잔류 열은 본체를 원형이 아닌 상태와 휨 상태로 남기고, 마모된 롤 샤프트는 패스 프로파일이 시간이 지남에 따라 이동하도록 합니다.

ZY20 구조 튜브 밀 솔루션

7롤 레벨러와 5스탠드 러프 및 3스탠드 피니시 성형을 갖춘 이중 반경 패스는 스트립을 균일하게 성형하여 용접부가 평평하고 중앙에 맞춰진 상태로 이음매 가이드에 들어갑니다.

전용 이음매 안내와 스퀴즈 용접은 벽 두께 감소 없이 완전한 융합을 제공하며, ≥10 t/h 스프레이 및 오버플로우 풀 냉각은 6+6 사이즈 조정 트레인 전에 원형성을 고정합니다.

4롤 터크 헤드는 비행 톱 앞에서 완성된 섹션을 직선화하여 최대 90m/min의 직선형, 조립 준비 완료 튜브를 제공합니다.

ZY20 튜브 밀의 기술 사양

완전 연속 생산 공정

모든 ZY20은 코일에서 완성된 절단 튜브까지 하나의 연속 흐름으로 작동합니다. 언코일러는 코일 세트를 제거하는 7롤 정밀 레벨러를 통해 스트립을 공급하고, 이중 반경 성형은 5개의 러프 및 3개의 피니시 스탠드에서 가장자리 물결 없이 성형합니다. 100kW 솔리드 스테이트 HF 용접기는 전용 이음매 가이드 하에서 스퀴즈 압력으로 이음매를 융합하고, 자동 외부 버 제거 장치는 비드를 즉시 제거합니다. ≥10 t/h 스프레이 및 오버플로우 풀 냉각은 모양을 고정하고, 6개의 수평 + 6개의 수직 사이징 트레인은 직경을 설정하며, 4롤 터크 헤드는 마이크로컴퓨터 비행 톱이 4–8m 길이를 ±3mm로 절단하기 전에 튜브를 직선화합니다. 과부하 보호 스탠드와 42CrMo 경화 샤프트는 전체 라인을 장기간 안정적으로 유지합니다.

ZY20 구조 튜브 밀이 적용되는 곳

경량 구조 프레임, 랙 및 디스플레이 구조물, 난간 및 발코니 부품, 온실 및 경량 구조 섹션 (φ10-26mm 원형 튜브)

구조 튜브 밀 선택 방법

OD와 벽 두께를 ZY20의 φ10-26mm 및 0.4-1.5mm 범위에 맞추고, 조립에 필요한 직선성과 원형성을 정의한 다음, 설치 전에 HR, CR 또는 아연 도금 코일 및 유틸리티 공급을 확인하십시오.

설치, 지원 및 애프터 서비스

ZY20은 턴키 패키지로 배송되며 레이아웃 및 기초 도면이 제공되므로 배송 전에 현장을 준비할 수 있습니다. 엔지니어 주도의 현장 설치 및 시운전은 라인을 정격 출력으로 끌어올리고, 운영자 교육을 통해 가동 중인 밀을 인계합니다. 예비 부품 지원이 포함된 1년 보증은 투자를 보호하며, 라인이 HR, CR 및 아연 도금 코일을 수용하므로 재툴링 없이 변화하는 재료 비용 및 시장 수요에 적응할 수 있습니다.

ZY20 구조 튜브 밀에 대한 자주 묻는 질문

완성된 튜브는 얼마나 직선입니까?

4롤 터크 헤드는 비행 톱 앞에서 섹션을 직선화하여 직각으로 조립 준비가 된 부품을 만듭니다.

용접으로 인해 벽이 얇아집니까?

아니요. 양압 이음매 안내와 스퀴즈 용접은 국부적인 벽 두께 감소 없이 완전한 융합을 유지합니다.

어떤 섹션을 실행할 수 있습니까?

φ10-26mm의 원형 튜브. 특정 프로파일에 대한 패스 설계는 논의할 수 있습니다.
