ZY20 얇은 벽 관 분쇄기 기계 Φ10-26mm 둥근 강관 0.4-1.5mm 90m/min HF 용접 라인

박판 튜브의 좌굴 및 용접 결함

0.4mm 두께의 박판 튜브는 가볍고 저렴하지만, 성형력이 불균일하면 즉시 좌굴 및 주름이 발생하며, 용접부는 쉽게 타버리거나 융합되지 않습니다. 이러한 결함을 제어할 수 없는 공장은 고객이 현재 요구하는 경량 튜브 대신 스크랩을 생산합니다.

성형 중 박판 튜브가 좌굴되는 이유

0.4-1.5mm 두께의 스트립은 거의 강성이 없어, 평탄화 오류나 단일 반경 패스는 가장자리에 굽힘을 집중시켜 파동을 유발합니다. 안내되지 않은 용접 이음매는 고속으로 벗어나 타버리고, 불균일한 냉각은 잔류 응력을 추가하여 경량 본체를 왜곡시킵니다.

ZY20 박판 튜브 밀 솔루션

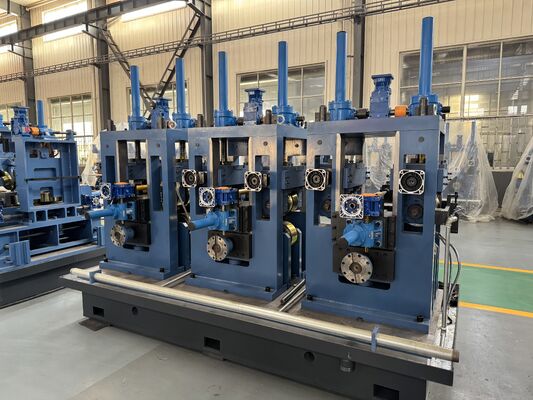

7롤 정밀 평탄화 장치가 스트립을 평평하게 공급하고, 5개의 거친 스탠드와 3개의 마무리 스탠드를 갖춘 이중 반경 성형이 가장자리 좌굴을 피하기 위해 부드럽게 성형합니다.

전용 이음매 안내와 압착 용접으로 타버림 없이 융합을 완료하고, 조절 가능한 압착 압력이 얇은 벽을 보호합니다.

10t/h 이상의 스프레이 및 오버플로우 풀 냉각은 형상을 유지하기 위해 신속하게 열을 제거하고, 6+6 사이즈 조정 및 터크 헤드 직선화로 최대 90m/min의 안정적인 박판 튜브를 제공합니다.

ZY20 튜브 밀 기술 사양

완전 연속 생산 공정

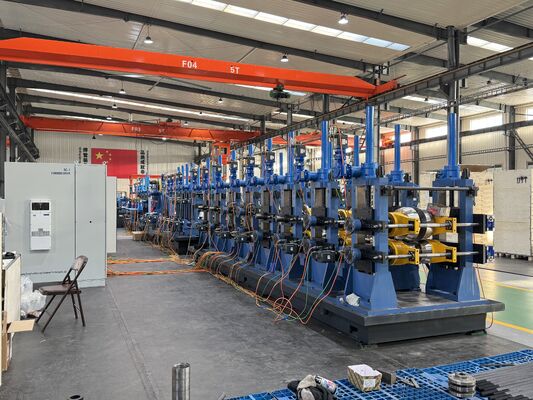

모든 ZY20은 코일에서 완성된 절단 튜브까지 단일 연속 흐름으로 작동합니다. 언코일러가 7롤 정밀 평탄화 장치를 통해 스트립을 공급하여 코일 세트를 제거하고, 이중 반경 성형이 5개의 거친 스탠드와 3개의 마무리 스탠드에서 가장자리 파동 없이 성형합니다. 100kW 솔리드 스테이트 HF 용접기가 전용 이음매 가이드와 압착 압력 하에서 이음매를 융합하고, 자동 외부 버 제거 장치가 비드를 즉시 제거합니다. 10t/h 이상의 스프레이 및 오버플로우 풀 냉각이 형상을 고정하고, 6개의 수평 + 6개의 수직 사이징 트레인이 직경을 설정하며, 4롤 터크 헤드가 튜브를 직선화한 후 마이크로컴퓨터 플라잉 쏘우가 ±3mm의 4–8m 길이를 절단합니다. 과부하 보호 스탠드와 42CrMo 경화 샤프트는 전체 라인을 장시간 안정적으로 유지합니다.

ZY20 박판 튜브 밀 적용 분야

0.4-1.5mm 두께로 재료와 무게를 절약하는 경량 가구 및 구조용 튜브, 박판 기계용 전선관, 경량 프레임

박판 튜브 밀 선택 방법

먼저 최소 벽 두께를 확인하십시오. ZY20은 0.4-1.5mm를 처리합니다. OD를 φ10-26mm에 맞추고, 속도에 맞는 용접기 전력과 냉각 속도를 확인하며, 평탄화 장치와 패스 설계가 경량용으로 제작되었는지 확인하십시오.

설치, 지원 및 애프터 서비스

ZY20은 레이아웃 및 기초 도면과 함께 턴키 패키지로 배송되므로 배송 전에 현장을 준비할 수 있습니다. 엔지니어 주도의 현장 설치 및 시운전으로 라인이 정격 출력에 도달하며, 운영자 교육을 통해 가동 중인 밀을 인계합니다. 예비 부품 지원이 포함된 1년 보증이 투자를 보호하며, 라인이 HR, CR 및 아연 도금 코일을 수용하므로 재구축 없이 변화하는 재료 비용 및 시장 수요에 적응할 수 있습니다.

ZY20 박판 튜브 밀에 대한 자주 묻는 질문

ZY20이 용접하는 가장 얇은 벽 두께는 얼마입니까?

부드러운 이중 반경 성형과 제어된 압착 용접 덕분에 0.4mm입니다.

타버림은 어떻게 방지됩니까?

양압 이음매 안내와 조절 가능한 압착 압력이 낮은 열 입력과 완전한 융합을 유지합니다.

박판이 속도를 제한합니까?

적절한 냉각으로 라인은 여전히 최대 90m/min에 도달합니다.
