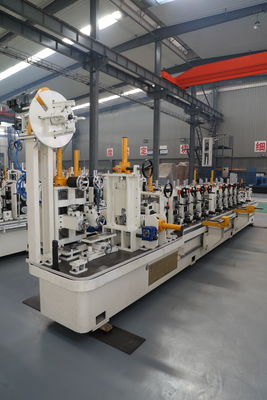

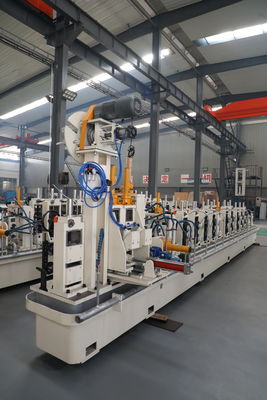

제품 상세 정보:
|
| 성형 유형: | 이중 반경 패스, 최하위 수평 롤러 | 레벨링 롤: | 7롤 정밀 레벨러 |
|---|---|---|---|
| 성형 스탠드: | 러프 5개 + 마감 3개 | 튜브 OD 범위: | Ø10-26mm |
| 벽 두께: | 0.4-1.5 mm | 롤 샤프트 재료: | 42CrMo 담금질 + 뜨임 + HF 경화 |
| 강조하다: | 이중 반경 롤 성형,7 롤 정밀 평준화 밀,작은 지름 파이프 형성 라인 |
||
모든 튜브 결함 형성 섹션에서 시작됩니다. 가장자리 파동, 스트립 camber 및 불균형 구부러진 힘 스트립의 웰드 오브 센터에, 생산 타원형, 파동성 또는 쪼개 튜브. 평평하게 공급 할 수 없는 밀,각 코일 변경에 안정적인 스트립 폐기물.
코일 세트 또는 캠버 굽이 불균형으로 형성 섹션으로 들어가는 스트립, 단일 반지름 통과 가장자리에 변형을 집중합니다. 거친 및 마무리 스탠드를 통해 점진적인 모양없이,접착 전에 가장자리가 굽어지고 바늘이 비정형으로 도착합니다.
7 롤 정밀 레벨러는 코일 세트를 제거하고 스트립을 평평하게 공급하여 각 패스마다 안정적인 시작을 만듭니다.
아래쪽 선의 수평 롤러 기반의 이중 반지름 패스 디자인은 스트립을 부드럽게 형성하며, 5 스탠드 거친 3 스탠드 마감은 가장자리 파동없이 둥근 모양을 점차적으로 완성합니다.
과부하 보호 수평 스탠드 및 42CrMo 단단 한 샤프트는 패스를 안정적으로 유지하므로 스트립은 중심을 잡고 완전한 융합에 준비가되었습니다.
| 매개 변수 | 사양 |
|---|---|
| 튜브 외부 지름 | φ10~26mm |
| 벽 두께 | 0.4~1.5mm |
| 생산 속도 | 최대 90m/min |
| 원료 | HR / CR 저탄소 철강, 진열 철강 |
| HF 용접기 전력 | 100kW 고체 상태 |
| 스탠드 형성 | 5개 + 3개 |
| 크기를 측정하는 스탠드 | 6 수평 + 6 수직 |
| 평형 롤 | 7 롤 정밀 레벨러 |
| 절단 길이 / 정밀도 | 4~8m, ±3mm |
| 냉각 액체 흐름 | ≥10t/h 스프레이 + 넘치는 수영장 |
| 롤 샤프트 재료 | 42CrMo 소화 및 완화 + HF 경화 |

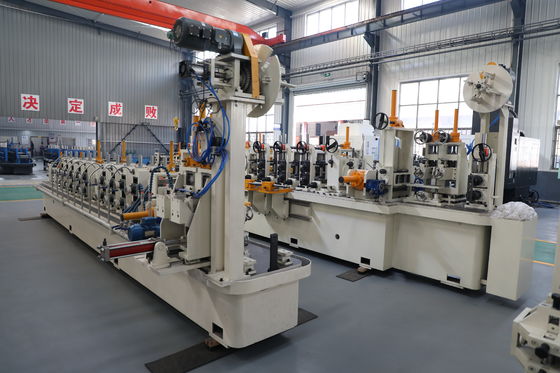

각 ZY20는 코일에서 완성된 절단 튜브까지 연속적으로 흐릅니다.두 배 반지름 모양은 5 거칠고 3 끝 턱 파도 없이 서있다100kW 고체 상태 HF 용접기는 특수 톱니 가이드로 압축 압력으로 톱니를 융합하고 자동 외부 톱니 단위가 즉시 톱니를 제거합니다.≥10 t/h 스프레이와 오버플로우 풀 냉각은 모양을 차단합니다., 6 수평 + 6 수직 사이즈링 열차는 지름을 설정하고 4 롤 투르크 머리가 마이크로 컴퓨터 비행 톱이 ± 3mm로 4 ′′ 8m 길이를 자르기 전에 튜브를 곧게합니다.과부하 보호 스탠드 및 42CrMo 단단 한 샤프트는 전체 라인 긴 실행에 안정 유지.
정밀, 가구 및 구조 튜브 안정적인 형성 및 평평한 스트립 입구가 용접 품질과 최종 둥근도를 결정합니다.
평준화 롤 셀과 패스 디자인을 먼저 확인 ZY20는 7 롤 평준화 및 이중 반지름 형식을 사용합니다. φ10-26mm / 0.4-1.5mm에 OD와 벽을 맞추십시오.그리고 당신의 프로필에 대한 스탠드 구성을 확인.
ZY20는 레이아웃과 기초 도면과 함께 턴키 패키지로 제공되므로 배송 전에 사이트를 준비 할 수 있습니다. 엔지니어가 주도하는 현장 설치 및 시공은 라인을 정량 출력으로 가져옵니다.,작동하는 공장을 넘겨주기 위한 운영자 교육을 받습니다. 예비 부품 지원과 함께 1년의 보증이 투자를 보호하고 HR, CR 및 가연 스핀을 수용하기 때문에재구조 없이 변화하는 재료 비용과 시장 수요에 적응할 수 있습니다..
7 롤 레벨러 더하기 이중 반지름 패스 및 5 + 3 스탠드를 형성하여 스트립을 점차 형성합니다.
5개의 거친 스탠드 + 3개의 마무리 스탠드가 통제된 단계로 라운드를 완성합니다.
그들은 띠의 가장자리에 집중하는 대신 띠를 굽히도록 배포합니다.
