제품 상세 정보:
|
| 사이징 스탠드: | 가로 6개 + 세로 6개 | 교정: | 4롤 터크 헤드, 3축 조절 가능 |
|---|---|---|---|
| 튜브 OD 범위: | Ø10-26mm | 벽 두께: | 0.4-1.5 mm |
| 회선 속도: | 최대 90m/분 | ||
| 강조하다: | 멀티 스탠드 사이즈 시스템,터크 헤드 교정기,작은 지름의 철강 파이프 기계 |
||
튜브를 완성하는 것은 용접이 아니라 사이즈 조절 섹션입니다. 충분한 사이즈 조절 스탠드와 최종 교정기가 없으면 용접된 튜브는 타원형, 휘어짐 또는 치수 불량으로 라인을 벗어나 정밀 및 구조 구매자가 요구하는 치수 검사를 통과하지 못합니다.
용접된 본체는 잔열과 응력을 가지고 있어 점진적으로 사이즈를 조절하지 않으면 원형에서 벗어납니다. 사이즈 조절 스탠드가 너무 적거나 최종 교정기가 없으면 타원형과 휘어짐이 지속되어 튜브가 이미 규격 외 상태로 톱에 도달합니다.

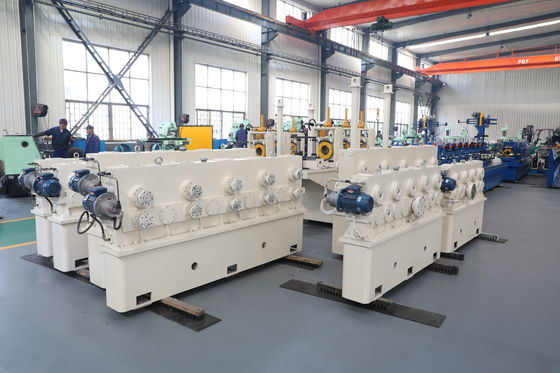

6개의 수평 + 6개의 수직 사이즈 조절 트레인은 용접 후 최종 직경과 원형도를 점진적으로 제어합니다.
상하, 좌우 및 회전 조절 기능이 있는 4롤 터크 헤드는 튜브를 교정하고 비행 톱으로 정확하게 안내합니다.
사이즈 조절 및 교정의 결합은 최대 90m/min의 속도로 절단할 준비가 된 안정적이고 둥글며 직선인 최종 튜브를 제공합니다.
| 매개변수 | 사양 |
|---|---|
| 튜브 외부 직경 | Φ10–26 mm |
| 벽 두께 | 0.4–1.5 mm |
| 정격 생산 속도 | 최대 90 m/min |
| 원자재 | HR / CR 저탄소강, 아연 도금강 |
| HF 용접기 전력 | 100 kW 솔리드 스테이트 |
| 성형 스탠드 | 5개의 거친 + 3개의 마무리 |
| 사이즈 조절 스탠드 | 6개의 수평 + 6개의 수직 |
| 레벨링 롤 | 7롤 정밀 레벨러 |
| 절단 길이 / 정밀도 | 4–8 m, ±3 mm |
| 냉각수 유량 | ≥10 t/h 스프레이 + 오버플로우 풀 |
| 롤 샤프트 재질 | 42CrMo 담금질 및 템퍼링 + HF 경화 |
모든 ZY20은 코일에서 최종 절단 튜브까지 하나의 연속 흐름으로 작동합니다. 언코일러는 스트립을 7롤 정밀 레벨러를 통해 공급하여 코일 세트를 제거하고, 이중 반경 성형은 5개의 거친 스탠드와 3개의 마무리 스탠드에서 가장자리 물결 없이 성형합니다. 100kW 솔리드 스테이트 HF 용접기는 전용 심 가이드를 사용하여 압착 압력 하에서 심을 융합하고, 자동 외부 버 제거 장치는 비드를 즉시 제거합니다. ≥10 t/h 스프레이와 오버플로우 풀 냉각은 형상을 고정하고, 6개의 수평 + 6개의 수직 사이즈 조절 트레인은 직경을 설정하며, 4롤 터크 헤드는 튜브를 교정하기 전에 마이크로컴퓨터 비행 톱이 ±3mm의 정밀도로 4–8m 길이를 절단합니다. 과부하 보호 스탠드와 42CrMo 경화 샤프트는 장기간 작동 시 전체 라인을 안정적으로 유지합니다.
부품이 올바르게 조립되고 마감되는지 여부를 최종 원형도와 직선도가 결정하는 정밀, 구조 및 가구용 튜브.
사이즈 조절 스탠드 수를 확인하고(ZY20은 6개의 수평 + 6개의 수직 스탠드 사용), 톱 앞에서 원형도와 직선도를 위해 터크 헤드 교정기가 포함되어 있는지 확인하십시오.
ZY20은 배송 전에 현장을 준비할 수 있도록 레이아웃 및 기초 도면과 함께 턴키 패키지로 배송됩니다. 엔지니어 주도의 현장 설치 및 시운전은 라인을 정격 출력으로 끌어올리고, 운영자 교육을 통해 가동 중인 밀을 인계합니다. 예비 부품 지원이 포함된 1년 보증은 투자를 보호하며, 라인은 HR, CR 및 아연 도금 코일을 수용하므로 재툴링 없이 변화하는 재료 비용과 시장 수요에 적응할 수 있습니다.
점진적인 직경 제어를 위한 6개의 수평 + 6개의 수직 스탠드.
톱 앞에서 상하, 좌우 및 회전 조절 기능으로 튜브를 교정합니다.
예, 다중 스탠드 트레인과 교정기는 최종 튜브를 둥글고 직선으로 유지합니다.
